直動式弁
RFT / RFF
直動式背圧弁
SUS316
ねじ込み ½'' - 2'' ; フランジ ½'' - 6''
1-5 kgf/cm2 ; 4-10 kgf/cm2 ; 8-13 kgf/cm2
ニトルゴム ; バイトン ; テフロン(蒸気用) ; エチロンプロピレンゴム(WRAS認証)
一次側圧力の安定維持に不可欠なソリューション：SS316製 直動式背圧弁（PSV）
RFT/RFF型は、一次側の設定圧力を維持するために設計された直動式背圧弁（PSV）です。背圧チェンバーが弁体を制御することで、迅速かつ正確な調整を可能にします。通常運転時、弁体は閉じていますが、一次側圧力が設定値を超えた場合にのみ開き、圧力が低下すると再び閉じることで、システムの安定性を保ちます。
直動式背圧弁（PSV）の主な用途

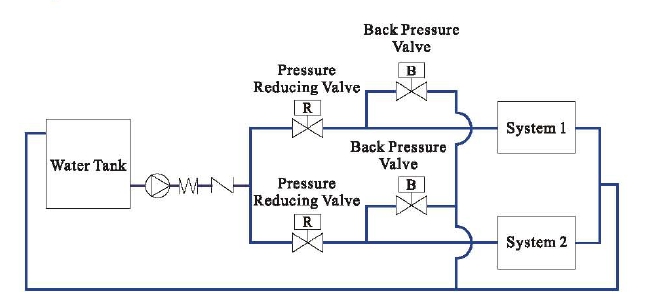

圧力維持弁の構成例
直動式背圧弁の主な特長とメリット
- 配管システム全体の圧力を安定化。
- プロセス自動制御や、さまざまな汎用用途に最適。
- 水平および垂直どちらの向きでも設置可能な設計。
- 各地の供給水圧や、特定のポンプ要件に対応できる幅広いラインナップ。
- 調整ナットにより、簡単かつ正確な圧力校正が可能。
- ボディ上下に耐久性の高いSUS316を採用し、適合性と長寿命性を向上。
- メンテナンスが容易で、ご要望に応じてメンテナンスキットの提供も可能。
直動式背圧弁に関するよくあるご質問（FAQ）
Q1：直動式背圧弁はどのような仕組みで動作しますか？
背圧室が弁体を直接制御します。一次側の圧力が設定値を超えると、弁が開いて余分な圧力を逃がします。圧力が設定値以下のときは、弁は閉じた状態を維持します。
Q2：減圧弁ではなく、どのような時に背圧弁を使用すべきですか？
機器の保護や過圧防止のために、一次側の圧力が設定値を下回らないように（または一定に）保ちたい場合に背圧弁を使用します。これに対し、減圧弁は一次側の圧力に関わらず、二次側の圧力を希望のレベルまで下げるために使用するものです。

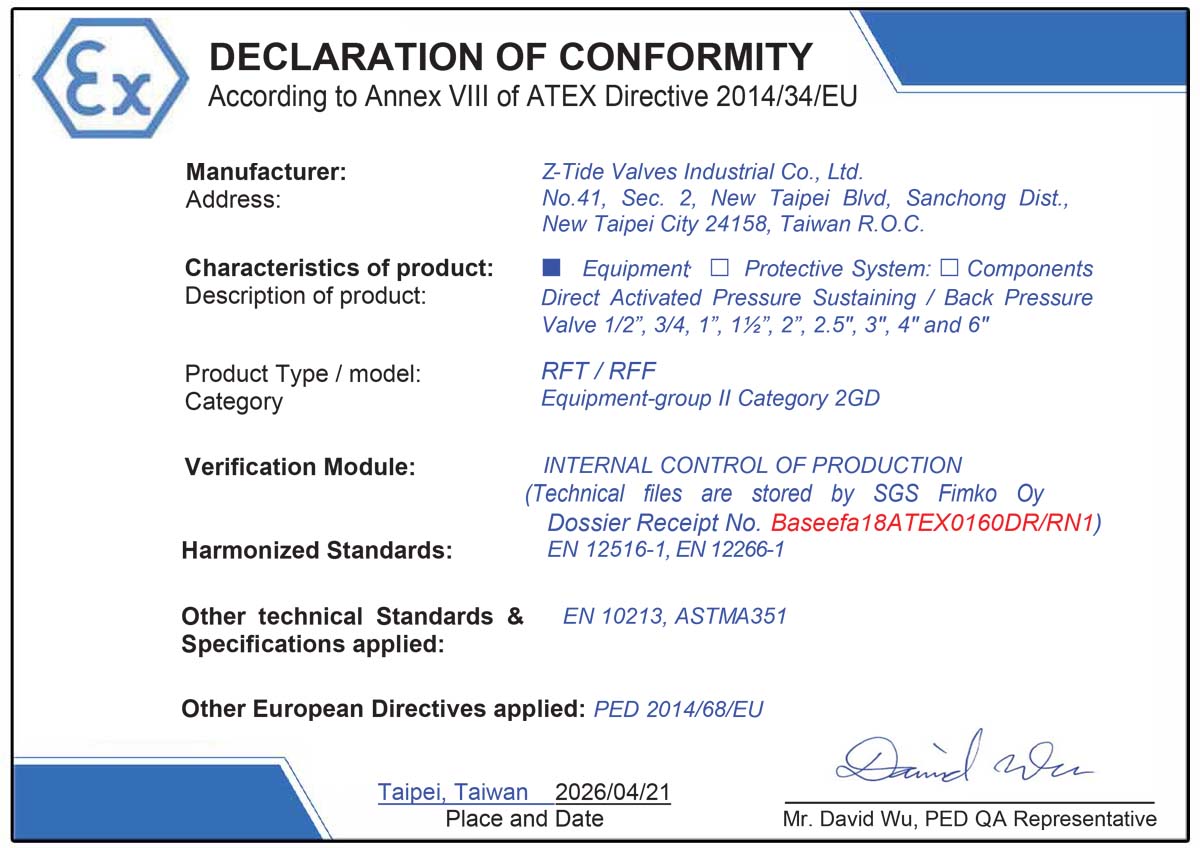

認証：ATEX認証
