食品、医薬、および一般産業向け 推奨SUS316製直動式リリーフ弁

RLT/RLF型は、直動式リリーフと呼ばれる安全弁の一種です。システム内の圧力を制御または制限するために使用されます。直動式圧力リリーフ弁は、圧力上昇によるプロセスの停止や機器・計器の故障、さらには火災などを防ぐ役割を担います。

直動式リリーフ弁の主な特長と利点

• リリーフ弁は、過剰な圧力を逃がす安全装置として機能し、システム内の損傷を防ぐ。
• 直動式リリーフ弁は、一般的な液体およびガスに使用。

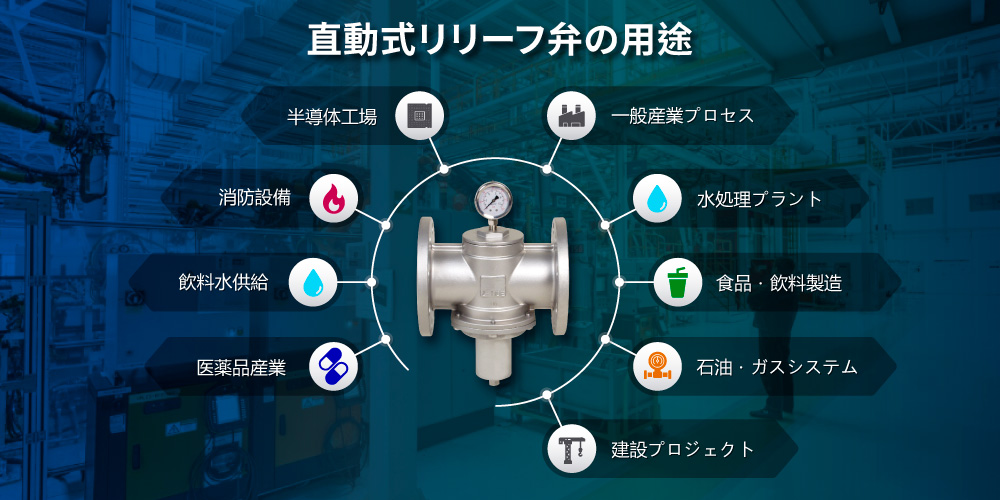

• プロセス自動制御や、さまざまな汎用用途に最適。
• 水平および垂直どちらの向きでも設置可能な設計。
• 各地の供給水圧や、特定のポンプ要件に対応できる幅広いラインナップ。
• 調整ナットにより、簡単かつ正確な圧力校正が可能。
• ボディ上下に耐久性の高いSUS316を採用し、適合性と長寿命性を向上。
• メンテナンスが容易で、ご要望に応じてメンテナンスキットの提供も可能。

直動式リリーフ弁の調整手順：ステップ・バイ・ステップ・ガイド

ステップ 1： まず、調整ステムのロックナットを緩めます。次に、調整ねじを反時計回りに回して、一次側の圧力を最低設定値まで下げます。

ステップ 2： 圧力計を確認しながら、調整ステムを時計回りにゆっくりと回し、目的の一次側圧力（設定値）に到達させます。調整は必ず段階的に行い、設定変更のたびにシステムの安定性を確認してください。

実績紹介：リリーフ弁およびウォーターハンマーアレスター – 石灰スラリー工場（シンガポール）

Z-Tideは、重要ラインを確実に保護するため、直動式リリーフ弁（RLT）およびI型ウォーターハンマーアレスター（AIF）を納入いたしました。

耐食性に優れた高強度なSUS316を採用したこれらの製品は、正確な過圧開放と効果的なウォーターハンマー緩和を実現。過酷な産業条件下においても、プラントの安定した連続稼働を支えています。

直動式リリーフ弁に関するよくあるご質問（FAQ）

Q1：リリーフ弁とは何ですか？

リリーフ弁は、配管やポンプ、各種機器を過剰な圧力から保護するための安全装置です。システム内の圧力が設定値を超えると自動的に弁が開き、余剰圧力を開放します。圧力が安全なレベルまで下がると、弁は再び閉じます。

Q2：減圧弁とリリーフ弁の違いは何ですか？

減圧弁は、システムの安定稼働のために「出口側」の圧力を一定に保つ役割を担います。これに対し、リリーフ弁は「入口側」の圧力が安全限界を超えた際に流体を排出することで、システム全体を保護する役割を果たします。

Q3：なぜステンレ製のリリーフ弁が推奨されるのか？

SUS316は、優れた耐食性、耐久性、そして衛生的な安全性を備えています。そのため、飲料水、食品・飲料、医薬品、さらには高い信頼性が求められる過酷な産業用途において、最適な選択肢となります。

カタログ(RLT/RLF型)お問い合わせリストに追加実績紹介
